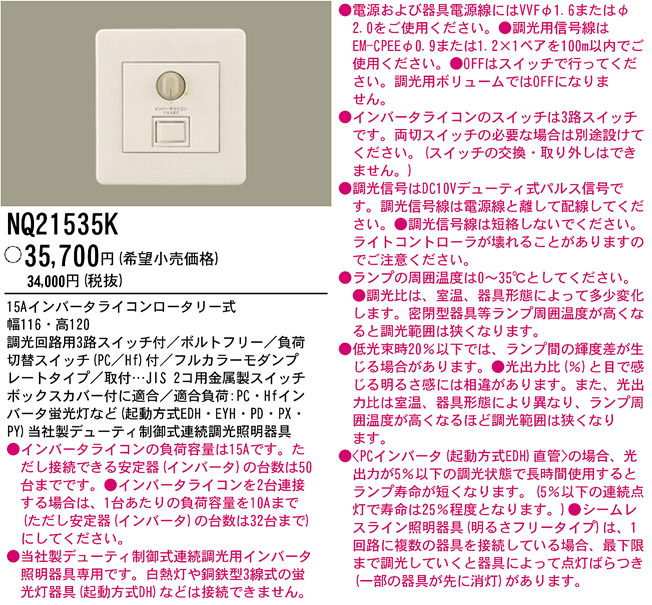

PANASONIC　NQ21535K

15Aインバータライコンロータリー式 幅116・高120 調光回路用3路スイッチ付 負荷切替スイッチ（PC／Hf）付
●フルカラーモダンプレートタイプ
●取付…JIS 2コ用金属製スイッチボックスカバー付に適合
●適合負荷：PC・Hfインバータ蛍光灯など（起動方式EDH・EYH・PD・PX・PY）当社製デューティ制御式連続調光照明器具
●注）インバータライコンの負荷容量は15Aです。ただし接続できる安定器（インバータ）の台数は50台までです。
●注）インバータライコンを2台連接する場合は、1台あたりの負荷容量を10Aまで（ただし安定器（インバータ）の台数は32台まで）にしてください。
●注）当社製デューティ制御式連続調光用インバータ照明器具専用です。白熱灯や銅鉄型3線式の蛍光灯器具（起動方式DH）などは接続できません。
●注）電源および器具電源線にはVVFφ1.6またはφ2.0をご使用ください。
●注）調光用信号線はEM-CPEEφ0.9または1.2×1ペアを100m以内でご使用ください。注）OFFはスイッチで行ってください。調光用ボリュームではOFFになりません。
●注）インバータライコンのスイッチは3路スイッチです。両切スイッチの必要な場合は別途設けてください。（スイッチの交換・取り外しはできません。）
●注）調光信号はDC10Vデューティ式パルス信号です。調光信号線は電源線と離して配線してください。
●注）調光信号線は短絡しないでください。ライトコントローラが壊れることがありますのでご注意ください。
●注）ランプの周囲温度は0〜35℃としてください。注）調光比は、室温、器具形態によって多少変化します。密閉型器具等ランプ周囲温度が高くなると調光範囲は狭くなります。
●注）低光束時20％以下では、ランプ間の輝度差が生じる場合があります。
●注）光出力比（％）と目で感じる明るさ感には相違があります。また、光出力比は室温、器具形態により異なり、ランプ周囲温度が高くなるほど調光範囲は狭くなります。
●注）〈PCインバータ（起動方式EDH）直管〉の場合、光出力が5％以下の調光状態で長時間使用するとランプ寿命が短くなります。（5％以下の連続点灯で寿命は25％程度となります。）
●注）シームレスライン照明器具（明るさフリータイプ）は、1回路に複数の器具を接続している場合、最下限まで調光していくと器具によって点灯ばらつき（一部の器具が先に消灯）があります。
